VR短焦光學方案原理 短焦光學方案應用公司大全

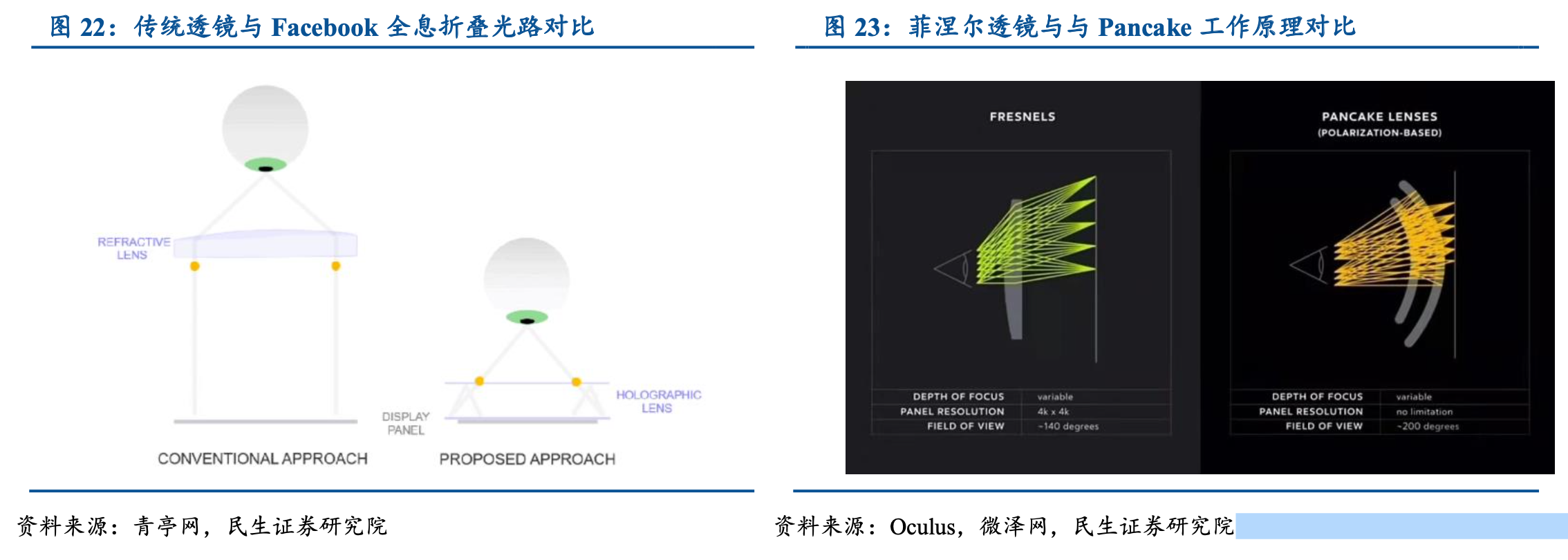

短焦光學主要包括自由曲面和基于反射偏振的折疊光路(Pancake)兩種方案，其中Pancake的量產潛力最大,也是目前VR產品中使用較多的短焦光學方案。其原理是，圖像源進入半反半透功能的鏡片之后，光線在鏡片、相位延遲片以及反射式偏振片之間多次折返，最終從反射式偏振片射出。通過此種光學方案，能極大縮小產品的體積。

根據內置透鏡數量，Pancake又可以進一步細分為兩片式和多片是折返方案，由于兩片式生產工藝較為簡單，成本相對可控，且成像質量也較高，因此目前大多數VR頭顯采用的短焦光學方案均為兩片式。

目前，國內布局光學器件的企業主要有歌爾股份、舜宇光學科技、兆威機電等，國外廠商主要有蘋果、美光、3M、德州儀器。國內廠商在VR光學方案布局多以傳統透鏡為主，相比之下，蘋果、3M等國外廠商在短焦方案方面走在較前列。

資料來源:各公司官網，PatentlyApple,青亭網，映維網，民生證券研究院
